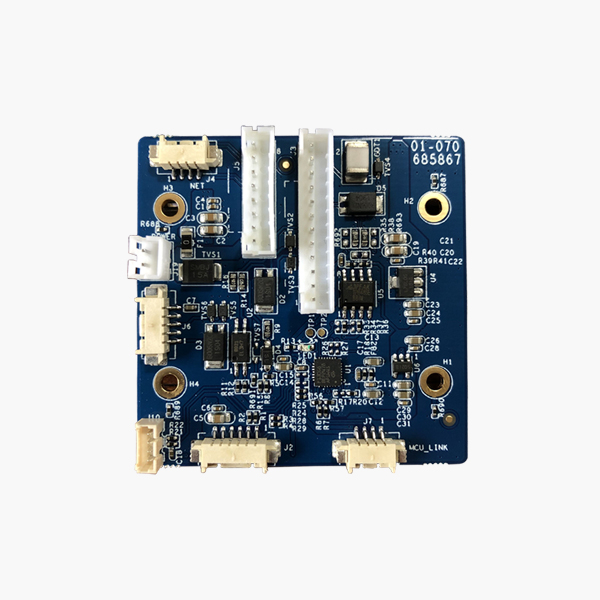

අනතුරු ඇඟවීමේ පුවරුව Savgood Network Zoom Camera මොඩියුල සඳහා විශේෂයෙන් නිර්මාණය කර ඇත.එය කැමරාවේ RS232 අතුරුමුහුණත RS485 අතුරුමුහුණත බවට පරිවර්තනය කළ හැකිය.
අතුරු මුහුණත විස්තරය:
| ටයිප් කරන්න | පින් අංකය | PIN නම | විස්තර |
| J2 (බ්ලොක් කැමරා අතුරුමුහුණත) | 1 | UART1_TX | Camera Control Series Port TX |
| 2 | UART1_RX | Camera Control Series Port RX | |
| 3 | UART2_TX | කැමරා මාලාව Port2 TX | |
| 4 | UART2_RX | කැමරා මාලාව Port2 RX | |
| 5 | GND | GND | |
| 6 | +12V | DC12V | |
| J6 (බ්ලොක් කැමරා අතුරුමුහුණත) | 1 | NC | |
| 2 | GND | GND | |
| 3 | AUDIO_IN | කැමරා ඕඩියෝ ඉන් | |
| 4 | GND | GND | |
| 5 | AUDIO_OUT | කැමරා ඕඩියෝ අවුට් | |
| J4(බ්ලොක් කැමරා අතුරුමුහුණත) | 1 | ETHRX- | ජාලය RX- |
| 2 | ETHRX+ | RX+ ජාලය | |
| 3 | ETHTX- | ජාලය TX- | |
| 4 | ETHTX+ | ජාලය TX+ |
| ටයිප් කරන්න | පින් අංකය | PIN නම | විස්තර |
| J3 | 1 | AUDIO_IN | Audio In |
| 2 | AUDIO_OUT | ශ්‍රව්‍ය පිටකිරීම | |
| 3 | GND | GND | |
| 4 | ALARM_IN | එලාම් එක | |
| 5 | ALARM_OUT | එලාම් අවුට් | |
| 6 | ALARM_OUT_TC | එලාම් අවුට් TC | |
| 7 | GND | GND | |
| 8 | RS485+ | PT Control, RS485+, Pelco | |
| 9 | RS485- | PT Control, RS485-, Pelco | |
| 10 | GND | GND | |
| 11 | CVBS_OUT | CVBS අවුට් | |
| 12 | GND | GND |
| ටයිප් කරන්න | පින් අංකය | PIN නම | විස්තර |
| J5 | 1 | +12V_IN | DC 12V + In |
| 2 | GND | GND | |
| 3 | NC | ||
| 4 | NC | ||
| 5 | ETHTX+ | ජාලය RX- | |
| 6 | ETHTX- | RX+ ජාලය | |
| 7 | ETHRX+ | ජාලය TX- | |
| 8 | ETHRX- | ජාලය TX+ |
| ටයිප් කරන්න | පින් අංකය | PIN නම | විස්තර |
| J19(පවර් ඉන්) | 1 | +12V_IN | DC 12V + In |
| 2 | GND | GND |
| ටයිප් කරන්න | පින් අංකය | PIN නම | විස්තර |
| J10(PT Control Series Port) | 1 | GND | GND |
| 2 | SD_UART_RX | RS232 RX, Visca Protocol | |
| 3 | SD_UART_TX | RS232 TX, Visca Protocol | |
| 4 | +3.3V | 3.3V පිටතට |
